立式隔膜式气压罐

2020-01-04 15:11:23
立式隔膜式气压罐
详细介绍:

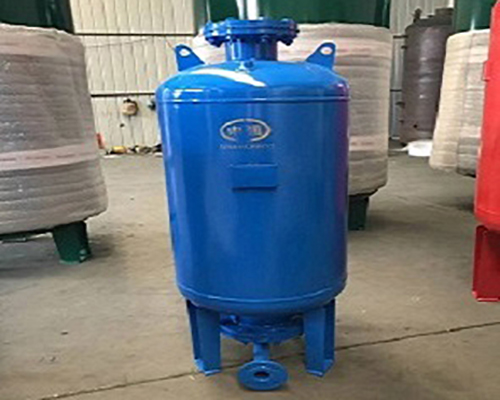

立式隔膜式气压罐 产品展示

立式隔膜式气压罐




一、隔膜式气压罐适应范围:

隔膜式气压罐广泛应用于中央空调循环水稳压,蒸水供应膨胀系统,采暖统循环水补水稳压,消防给水系统补水稳压,变频给水稳压,锅炉补水,气压式给水等场合。



 二、隔膜式气压罐设备特点和优点:

隔膜式气压罐罐内部隔膜结构保证了水不与罐壁接触,因此罐壁内部无锈蚀,外部无凝露现象, 使用寿命大大延长。 橡胶隔膜可舒张 20 万次以上,充气后可长期使用。可以有效的平缓水系统中的压力波动,减少水泵的起停频率。 隔膜为食品级天然橡胶隔膜可以应用在饮用水系统中,也有热水系统用的耐高温气囊,一般可耐高温达 95 度,特殊气囊可根据客户的要求来定制。



三、隔膜式气压罐的分类:

1,从外观上分有 2 种:立式和卧式。立式的一般ZUI小直径 400MM,ZUI大 2400MM;卧式的罐一般比较 庞大,容积可达 10 立方以上,直径一般在 1800MM-2000MM,长度一般在 3500MM 到 5000MM 左右, 特殊定制的还要大一些,具体根据客户要求和设计要求。



2,从材质上分 2 种:不锈钢材质、碳钢材质。



3,从结构形式分 2 种:隔膜式单口和双口,气囊式单口,球囊式单口(这种进口罐居多数,小罐比较多 一些,ZUI小可达 0.16L,属于微型压力罐)



四、隔膜式气压罐工作原理:

隔膜式气压罐是由钢质外壳,橡胶隔膜内胆构成的储能容器,橡胶隔膜把水室和气室完全隔 开,当外界有压力的水充入隔膜式气压水罐的内胆时,密封在罐内的空气被压缩,根据波义耳气体定律,气体受到压缩后体积变小,压力升高储存能量,压缩气体膨胀可以将橡胶隔膜内的水压出罐体。



五、隔膜式气压罐选型计算:

1、隔膜式气压罐容积的确定

1.1 气压罐总容积可按下式计算: V=βV×1(1-ab) 式中

V—气压罐的总容积(m3)

V×1—气压罐内的水容积(m3) ,

ab—气压罐的工作压力比;在一般情况下宜采用 0.65~0.85

β—气压罐的容积系数,隔膜式气压罐宜为 1.05。
